磁磚膨拱常是國內反對靜音樓板規範實施的理由，本篇詳細介紹此觀念之誤解，並參照國外與國內均有大量實驗與實證之磁磚鋪設標準分三段做解說：磁磚隆起（膨拱）原因與解決方法，防磁磚隆起標準施工法與靜音樓板施工注意事項。
 |  |  |

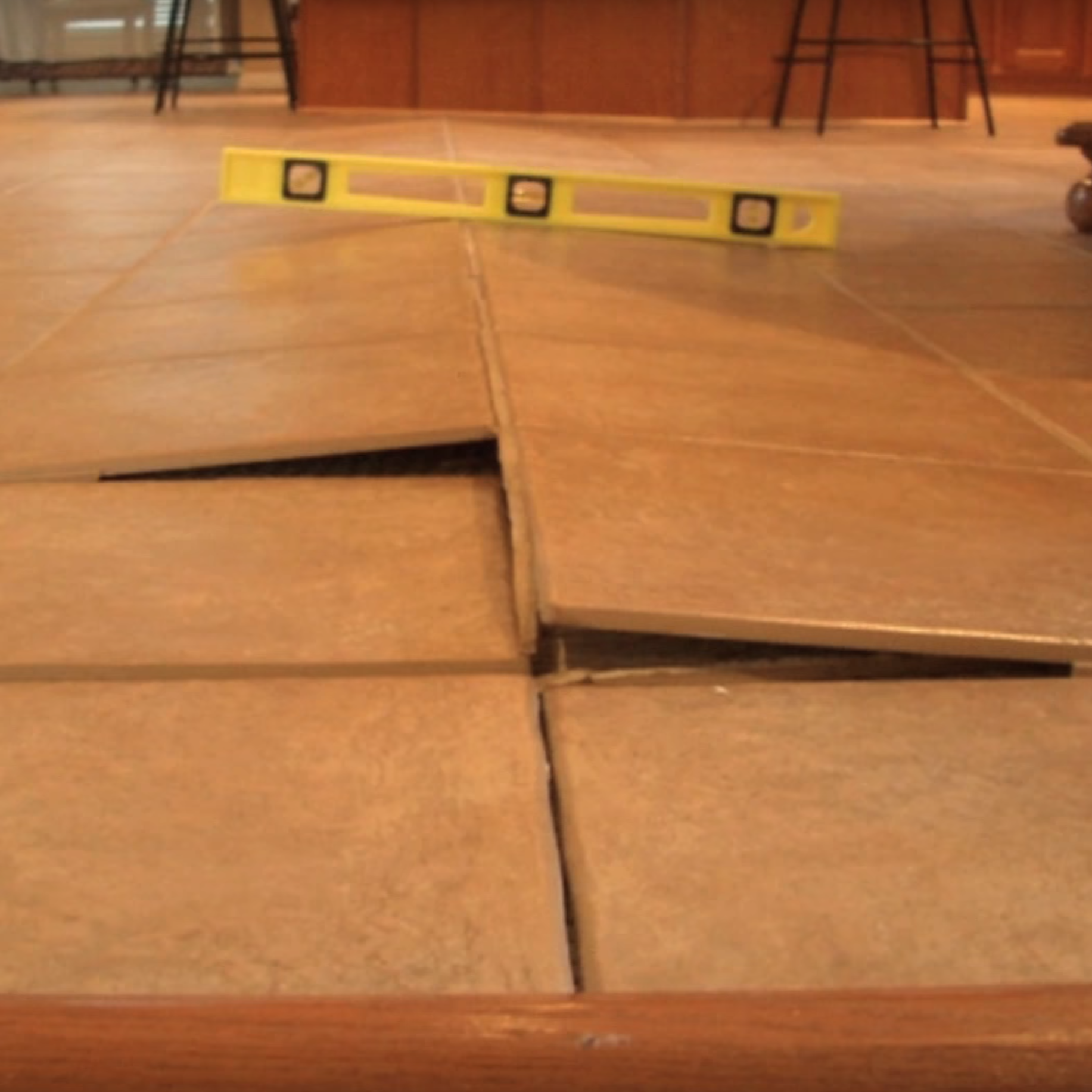

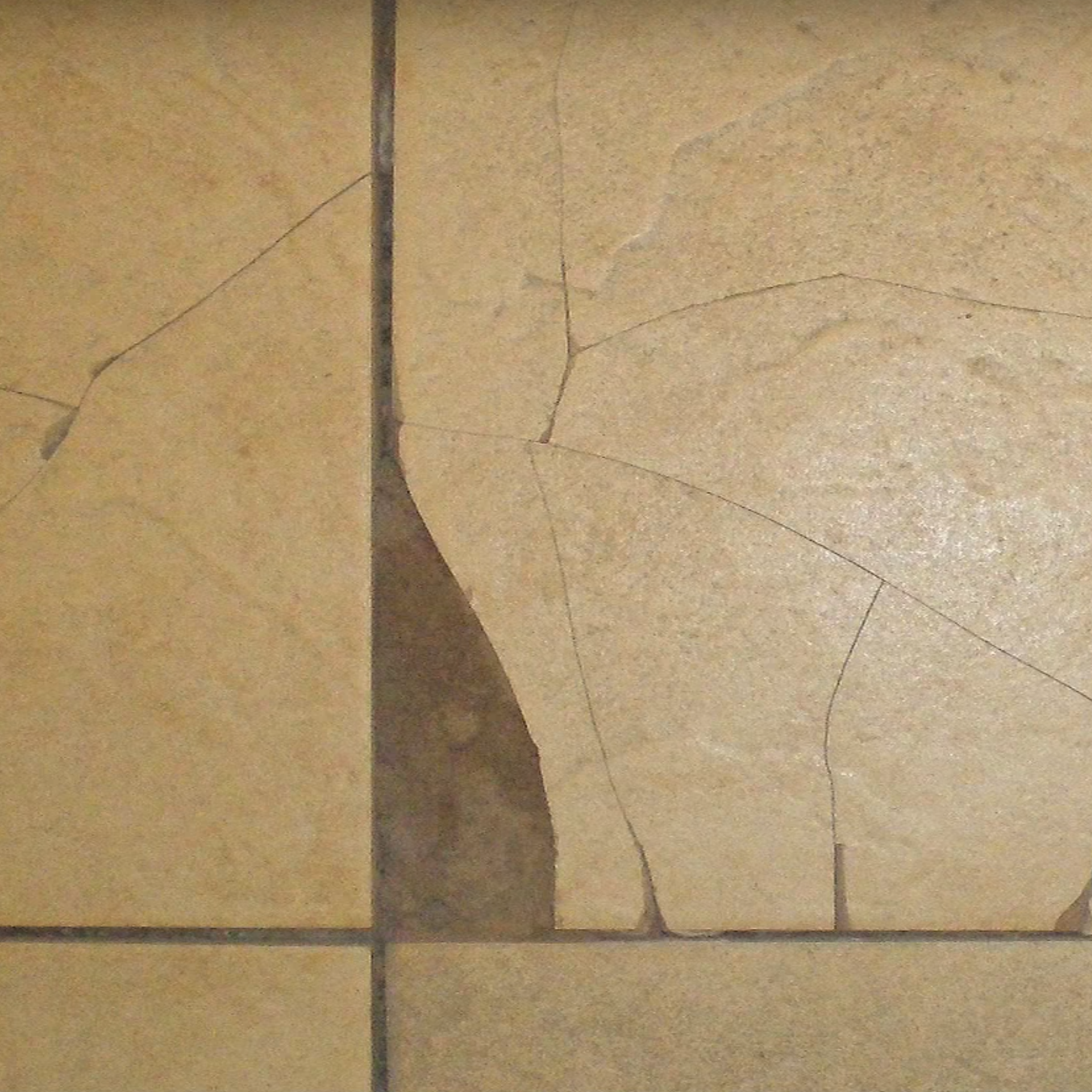

磁磚隆起（膨拱）原因與解決方法
以下探討「建築技(jì )術規則第四十六條之六：分戶樓板之衝擊音隔音構造」規範中，對於磁磚隆起、空鼓、膨拱原因常見之誤解與學術研究，以及國家級與國際法規所背書之標準解決方法。總之，磁磚是否容易隆起關鍵在於：泥作細節是否遵循國內外皆有共識之磁磚鋪設標準。
(可旋轉手持裝置以達到最佳視覺效果)
| 隔音墊 | 混凝土 / 水泥砂漿壓層 | 地磚 | 外力影響 | 泥作細節 | |
| 直覺疑慮 | 隔音墊太軟或支撐力不足造成上方磁磚受力後翹曲或相互拉扯 隔音墊和樓板或水泥砂漿壓層之間無法固定，滑動而造成磁磚膨拱 | 混凝土 / 水泥砂漿壓層強度不足以抗衡隔音墊軟度 法規規定之5cm壓層厚度不尋常（相較常見之2~3cm） | 地磚翹曲，受力不均破裂 地磚邊緣不平整，受力擠壓後隆起 | 結構體熱脹冷縮擠壓磁磚 地震擠壓磁磚 重物（鋼琴）所施之不平均壓力過大造成磁磚破裂 | 泥作鋪設磁磚時磁磚底下中空，造成隆起 泥作鋪設磁磚時水平/預留縫不平整，成為破裂起始點 |
| 實際問題 | 若表面鋪設磁磚，法規規定隔音墊上方須鋪設至少5cm的混凝土或水泥砂漿壓層，方可黏貼地磚。法規規範之壓層厚度規格即是為了提供足夠剛性支撐磁磚，就算磁磚上方不平均受力也可由壓層平均分散受力至隔音墊上。相較於國內泥作之習慣鋪設3cm壓層，法規要求至少5cm。 歐、美、日與國內法規的隔音墊施作原則均為「浮式地板」(floating floor)，即地板可滑動，但受限於牆體與結構體的大小，相較黏死之地板可因應較多外力如熱脹冷縮或地震等。隔音墊上方水泥沙漿壓層目的在使整片地板相對RC樓板浮動，對於上方磁磚無法產生相對剪力（磁磚會黏在壓層上），因此正確觀念應將壓層和磁磚視為一體，磁磚和隔音墊不交互作用。 | 水泥和砂未依正確比例拌合（標準為1:3，視情況調整） 水泥和砂沒有均勻拌合，定型時中間產生空洞或塌陷 壓層厚度5cm為較保守之規範，如欲施作其他厚度之壓層需經中央主管機構另行認可 | 地磚是否符合CNS國家標準為品質問題。品質不佳之地磚會惡化後續施工問題。 不只邊緣，面積較大之磁磚中心越容易凸起（相較於邊緣），造成背膠不均，底部空心而形成破裂點。 | 營建署建築工程施工綱要規範中已將國內常見外力因素納入考量，因而對隔音墊、壓層與地板表面材料之規格做強制性規範，然而施作工法多為不具強制性參考標準。 因次，各環節施作是否符合施作標準成為一般常見外力是否足以影響靜音樓板系統完整性關鍵。 | 磁磚接著劑覆蓋率過低（一般80%以上，濕區95%以上），空心造成磁磚下方無支撐力 磁磚接著劑塗抹不均勻，主要因塗抹方式未達最佳化 接著劑/益膠泥黏性不佳，須一各種磁磚調整 |
解決方法 | 確保隔音墊其「厚度」與「動態剛性」符合營建署規定，使上方水泥沙漿壓層能發揮鎮壓整平功能 以材料方面，國內外有混凝土或水泥砂漿壓層之靜音樓板主流為橡膠隔音墊，主要考慮橡膠墊可以較合理成本達到較均衡之支撐力與阻音性能。 | 水泥和砂以1:3比例均勻混合 須待水泥砂漿壓層充分養護後再於其上鋪設表面材 | 地磚應符合中華民國國家標準CNS之吸水率、抗折、磨耗、尺度許可差等測試 大片磁磚除了地面上膠外，還需在磁磚背面背膠 (back buttering) | 牆腳確實安裝厚度8mm以上抗收縮緩衝邊條 確保隔音墊厚度與動態剛性符合法規最低要求 確保混凝土或水泥砂漿壓層依比例均勻混合 磁磚泥作正確施作（右方詳解） | 單一方向刷抹磁磚接著劑，然後垂直刷抹紋路方向擠壓、舖設磁磚。 越大片磁磚建議磁磚需背膠（薄層） （底下詳細講解此施作工法） |
法規與標準 | 建築技(jì )術規則 46-6：1-1, 1-2, 1-3 橡膠緩衝材列舉式規格與施工規範 | 營建署建築工程施工綱要規範第 04061 章：水泥砂漿相關規定 城市綠材委託台灣營建研究院研究：抗噪地坪施工顧問計畫（壓層束制裂縫與伸縮縫施工規範）
| 營建署建築工程施工綱要規範第 09341 章：鋪地磚 陶質地磚 CNS 9738 R2162 石質地磚 CNS 9739 R2163 | 建築技(jì )術規則46-6：「板表面材與分戶牆間應置入軟質填縫材或緩衝材，厚度在零點八公分以上」 | 營建署建築工程施工綱要規範第09341章：鋪地磚 美國國家標準協會ANSI A108：磁磚安裝標準 歐洲標準化委員會 CEN/TC67：磁磚施工標準 國際標準化組織 ISO TC189：磁磚規範 |
防磁磚隆起標準施工法
一旦隔音墊之選擇和施作遵循「內政部營建署築技(jì )術規則（46-6）」，且其上之水泥砂漿壓層調配與鋪設遵照「營建署建築工程施工綱要規範第 04061 章：水泥砂漿相關規定」或「城市綠材委託台灣營建研究院研究：抗噪地坪施工顧問計畫」，只要符合法規要求之地磚能正確黏著，即可有效降低地磚隆起或空鼓問題。以下將詳細介紹國內外（ANSI, EN, ISO）皆有共識之標準磁磚施工法：單一方向刷抹磁磚接著劑，然後垂直刷抹紋路方向擠壓、舖設磁磚。

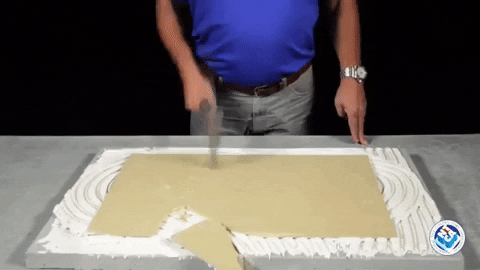

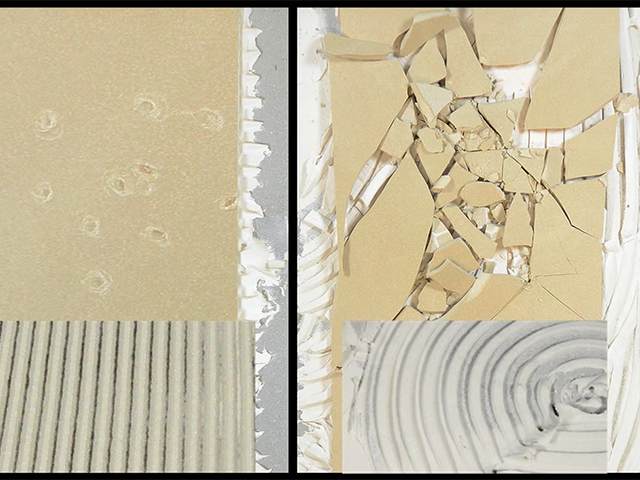

下圖為鋪設於硬底上之磁磚（米黃）和接著劑（灰白），所使用之磁磚和接著劑皆相同，但在受相同衝擊後所展謝的強度卻大不同。以齒刮(鏝)刀，順著單一方向布圖之磁磚接著劑擁有最強的耐衝擊性，相較下國內常見的扇形或點狀布圖較脆弱。關鍵在於不同的布圖方式會產生不同的「背膠覆蓋率」，覆蓋率越高磁磚越能受到底層支撐和防護，大幅降低隆起和破裂風險：

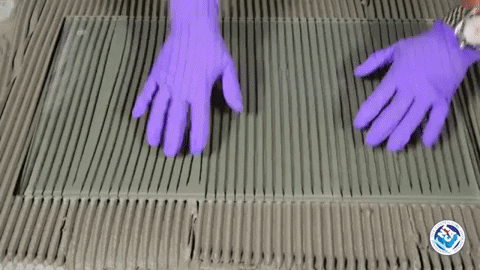

1. 單一方向塗抹之接著劑可輕易達到95%覆蓋率，還會確保單位面積之膠量均勻分布，泥作容易整平上方磁磚。

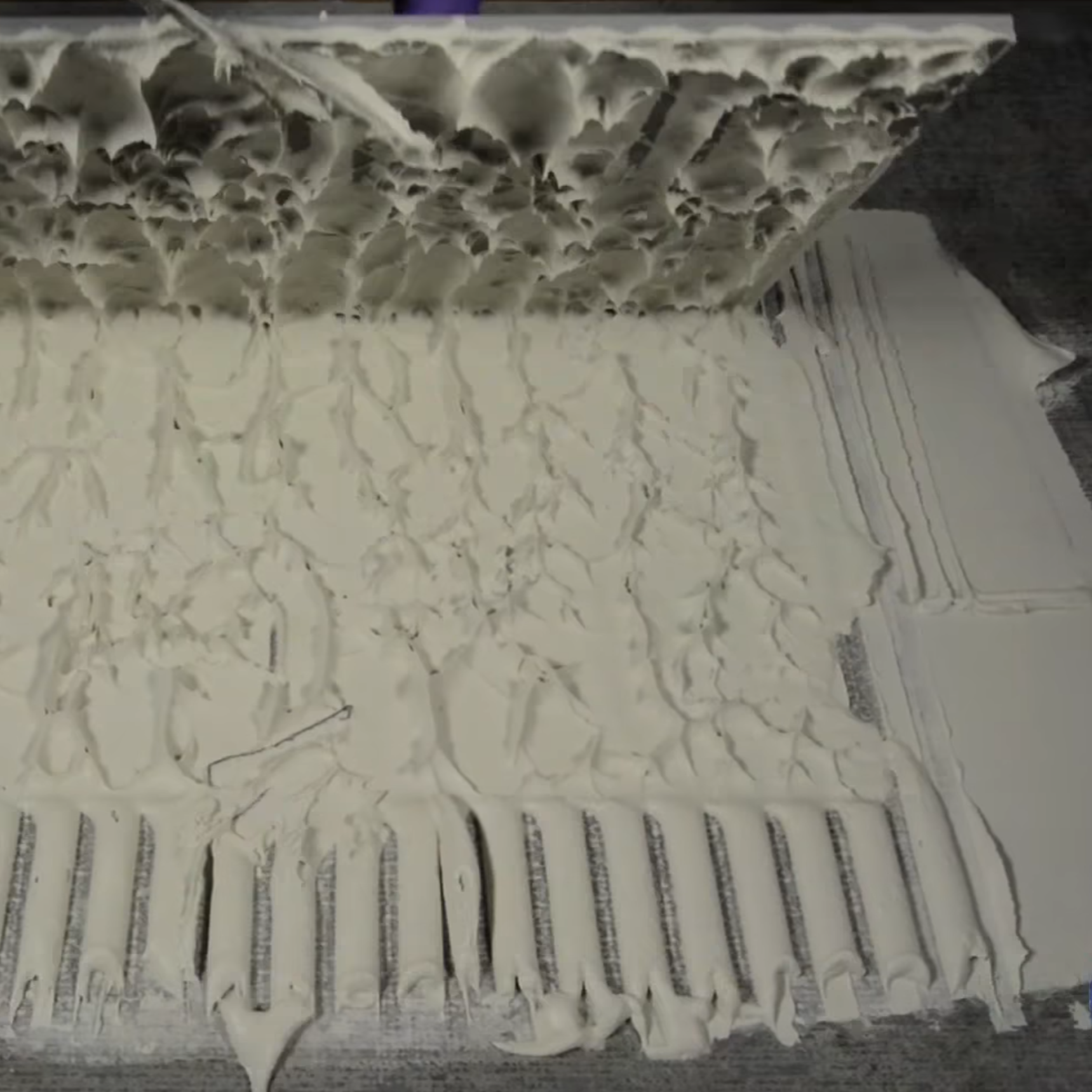

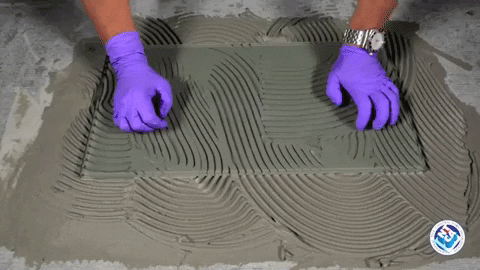

2. 扇形塗抹乍看平均，但一定會形成彎月型之「閉鎖空洞」，使該處磁磚失去支撐，受到擠壓或衝擊時由此處脆裂，另外當接著劑在定型時會排氣，所產生之壓力無處可逃，會由「閉鎖空洞」處將磁磚向上擠開，形成隆起，增加破裂風險。背膠覆蓋率也難做到80%以上。
3. 最後點狀上膠覆蓋率最低，通常壁磚剝落為此形式之施作方式。
上述之差異性在磁磚越大片時越明顯，無縫磁磚亦更明顯。同時除了硬底要塗膜接著劑以外，磁磚越大片，磁磚背面越需要再塗膜一層接著劑以矯正磁磚翹區所造成的不均勻布膠。
更詳細之磁磚鋪設標準可參照：
內政部營建署建築物施工綱要規範09341章 - 舖地磚.pdf
美國國家標準協會ANSI A108 磁磚安裝標準-節錄.pdf
 |  |
 |  |
標準磁磚鋪設工法（06:35），提高接著劑覆蓋率為主要減低磁磚隆起關鍵，而「單一方向刷抹磁磚接著劑，然後垂直刷抹紋路方向擠壓、舖設磁磚」實證為最佳方法。
靜音樓板施工注意事項
 |  |  |

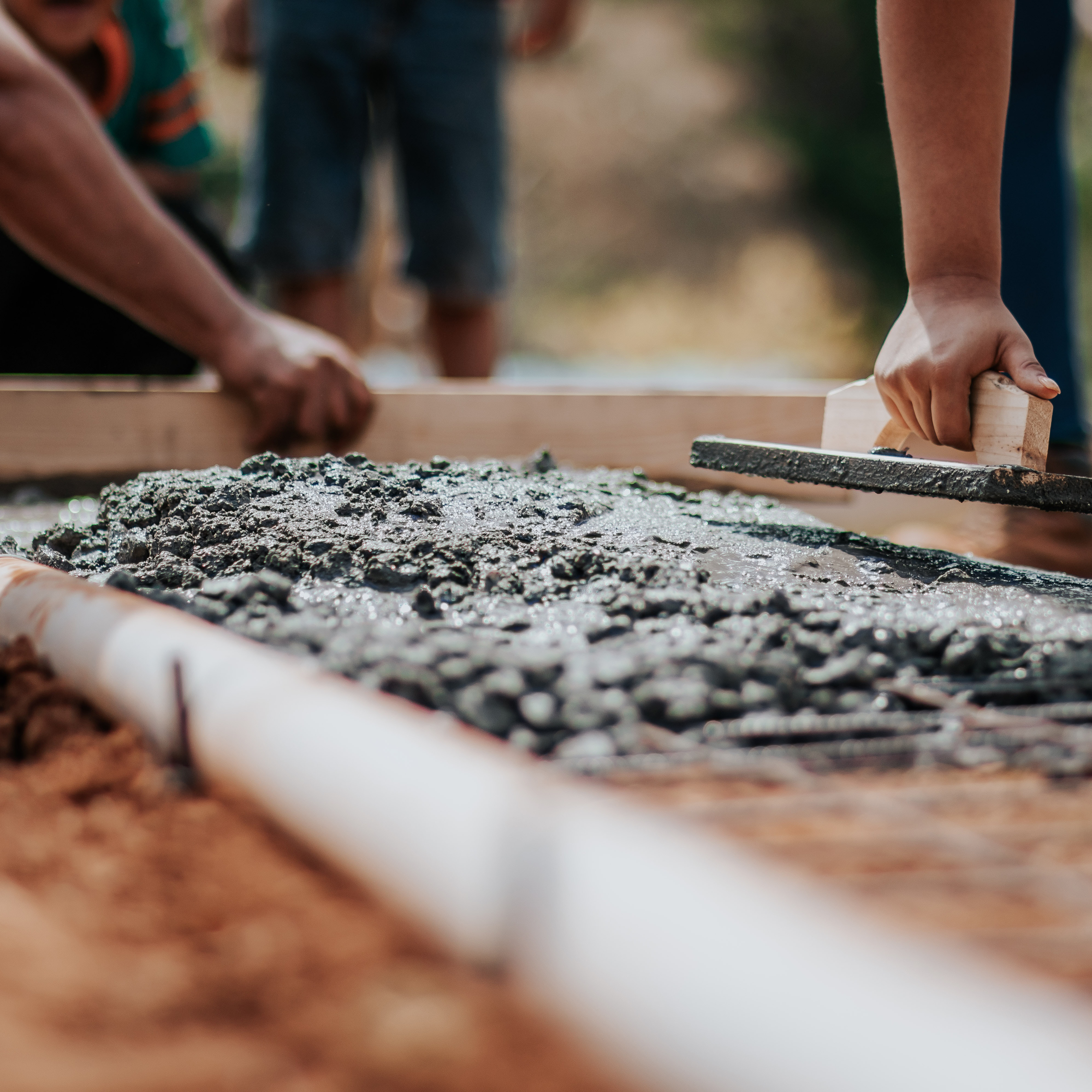

鋪設隔音墊 隔音墊防水膜、邊條與牆腳接著處以膠帶密封 | 水泥砂漿壓層 1:3 水泥砂漿壓層鋪設，厚度 5cm 以上 | 鋪設磁磚 正確刷抹磁磚接著劑，達成 95％ 以上附著面積，不隆起不空鼓 |
|
|
|
